elastomerisch

SBE Absperrklappe • elastomerisch dichtend

• WAFER oder LUG

• Gehäuse Stahlguss: 1.0619 (WCB, pulverbeschichtet RAL 5005 Signalblau)

• Gehäuse Edelstahlguss: 1.4408

• Auskleidungen wahlweise: EPDM, FPM (VITON®), NBR; VMQ (Silikon) oder SBR

• Scheibe/Welle einteilig, wahlweise: PFA-ummantelt, PFA-AS-ummantelt (anti-statisch) oder massiv Duplex (1.4462)

• Baulänge nach EN 558-1 FTF 20

• DN40-300, PN10-16  (DN350-800 auf Anfrage)

» SBE PDF

Zweiteiliges Gehäuse, zum Einbau als Zwischenflanschklappe in WAFER-Ausführung oder als Endklappe in LUG-Ausführung. Robuste,  kompakte Konstruktion, kleine Einbaumaße. Hysteresefreie Regelcharakteristik durch einteilige Scheibe/Welle mit polierter  Scheibendichtleiste. Optional mit Rasterhebel, Handgetriebe oder Drehantrieb, doppelt oder  einfachwirkend. Niedrige Drehmomente, hoher Kv-Wert. ISO-Flansch nach DIN-ISO 5211 zum Aufbau eines Antriebes. DIN/ANSI-Flanschanschlüsse. Durch breite, O-Ring-förmige  Dichtleisten keine zusätzlichen Flanschdichtungen nötig. Absolut gasdicht über den gesamten Druck- und  Temperatur-bereich. Hohe Betriebssicherheit durch breite Auswahl von hochwertigen Werkstoffqualitäten. Wartungsfreier Betrieb, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL, Spezialwerkstoffe auf Anfrage.

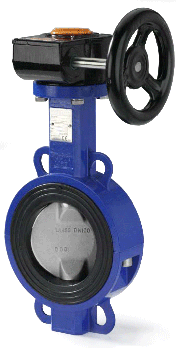

BVKI / BLKI Absperrklappe • elastomerisch

• BVKI: WAFER

• BLKI: LUG

• Gehäuse wahlweise:

• Grauguss GS400/GGG40 pulverbeschichtet RAL 5009,

• Stahlguss 1.0619 pulverbeschichtet RAL 9005,

• Edelstahlguss 1.4408,

• Alu-Bronze oder Aluminium pulverbeschichtet RAL 7024

• Optional RAL 1018-Lackierung für Gasrohrleitungen

• Auskleidungen wahlweise:NBR, BUNA®, EPDM, EPDM HT, FKM, VITON®, CR, NEOPRENE®, NR (Natural Rubber), Silikon

• Scheibe wahlweise (nennweitenabhängig): Schmiedestahl 1.0432, Grauguss GS400/GGG 40, Edelstahlguss 1.4408, Alu-Bronze

• Baulänge nach EN 558-1 FTF 20

• DN40-500, PN16,  DN600-800, PN10

» BVKI PDF

Einteiliges Gehäuse, zum Einbau als Zwischenflanschklappe in WAFER-Ausführung oder als Endklappe in LUG-Ausführung, ISO-Flansch nach DIN-ISO 5211 zum Aufbau eines Antriebes, ausblassichere Welle, DIN/ANSI-Flanschanschlüsse, TA-Luft-Zertifikat nach VDI 2440, DVGW-Zulassung, CE-Konformität nach DGRL.
