3-Wege-Kugelhähne

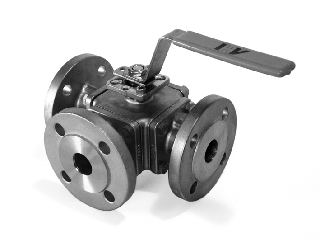

BCK 3-Wege Compact Kugelhahn

• Edelstahl: BCK-3-4404

• Edelstahlguss: BCK-3-4408

• Stahl: BCK-3-St

• Kugel: L-oder T-Bohrung

• Optional mit Heizmantel

• DN15 - DN100, PN40 bzw. PN16

Stabmaterial:
» BCK-3-4404 PDF
Optional mit Heizmantel:
» BCK-3-4404-HM PDF

Monoflansch-Gehäuse, Extrem kurze Baulänge, reduzierter Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, Kugelbohrung in L-oder T- Form, Kugel ragt auch im geschlossenen Zustand nicht über Dichtflächen hinaus. Dritter reduzierter Abgang wahlweise waagrecht oder senkrecht. Anti-Static-Device, "fiire-safe"-Konstruktion, Kugelsitze mit Druckentlastung nach DIN 3230-6 4.1.3, DIN/ANSI-Flanschanschlüsse, Flansch für Antriebsaufbau gemäß DIN ISO 5211. TA-Luft-Zertifikat nach VDI 2440 und DIN EN ISO 15848-1, CE-Konformität nach DGRL.  Spezialwerkstoffe und höhere Druckstufen auf Anfrage.

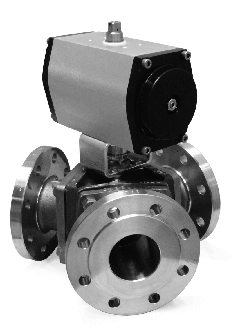

DUO 3-Wege Chemie-Kugelhahn

• Edelstahlguss: DUO-3-4408

• Kugel: L- oder T-Bohrung

• DN 15 - DN 100 (DN 125 - DN 150 auf Anfrage), PN 16

» DUO-3-4408 PDF

Zentral-, Flanschgehäuse, voller, runder Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, Kugelbohrung in  L-oder T- Form, vier Kugelsitze, allseitig dichtend, nicht überschneidungsfrei,  Anti-Static-Device, "fiire-safe"-Konstruktion, DIN-Flansch-anschlüsse, Flansch für  Antriebsaufbau gemäß DIN  ISO 5211, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.

TRIO-T  3-Wege Kugelhahn

• Edelstahlguss: T3-T-4408
• 90° T-Flanschstellung
• Kugel: 120° L-Bohrung
• DN15 - DN250, PN16

90° T-Flanschstellung, voller, runder Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, 120°L-Kugelbohrung, drei Kugelsitze, allseitig dichtend, nicht überschneidungsfrei,  Anti-Static-Device, "fiire-safe"-  Konstruktion, DIN/ANSI-Flanschanschlüsse, 120°- Handhebel, Flansch für  Antriebsaufbau gemäß DIN  ISO 5211, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.

» T3-T-4408 PDF

TRIO-Y  3-Wege Kugelhahn

• Edelstahlguss: T3-Y-4408
• 120° Y-Flanschstellung
• Kugel:120° L-Bohrung
• DN15 - DN250, PN16

120° Y-Flanschstellung, voller, runder Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, 120°L-Kugelbohrung, drei Kugelsitze, allseitig dichtend, nicht überschneidungsfrei,  Anti-Static-Device, "fiire-safe"-  Konstruktion, DIN/ANSI-Flanschanschlüsse, 120°- Handhebel, Flansch für  Antriebsaufbau gemäß DIN  ISO 5211, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.

» T3-Y-4408 PDF

GIRO 3-Wege Kugelhahn

• Edelstahlguss: GI-3-4408
• Kugel: L-oder T-Bohrung
• Innengewinde "G" nach ISO 228-1
• vierteilig, waagerecht
• Handhebel mit Verschließ-Vorrichtung
• 1/4"-2" , PN40

» GI-3-4408 PDF

Vierteiliges, waagrechtes Gehäuse, reduzierter Durchgang,  ausblassichere Spindel, nachstellbare Spindelabdichtung,  Kugelbohrung in  L-oder T- Form,  vier Kugelsitze, allseitig dichtend, nicht überschneidungsfrei, Handhebel mit Verschließ-Vorrichtung, Flansch für  Antriebsaufbau gemäß DIN  ISO 5211, TA-Luft-Zertifikat nach VDI 2440, ab DN32 CE-Konformität nach DGRL.
